缠绕管式换热器

缠绕管式换热器（Spiral Wound Heat Exchanger，简称 SWHE）是工业换热领域的“高性能版”设备。它通过将换热管螺旋缠绕在中心筒上形成管束，相比传统的直管壳管式换热器，具有更高的换热效率和更强的工况适应性。

1. 核心结构与工作原理

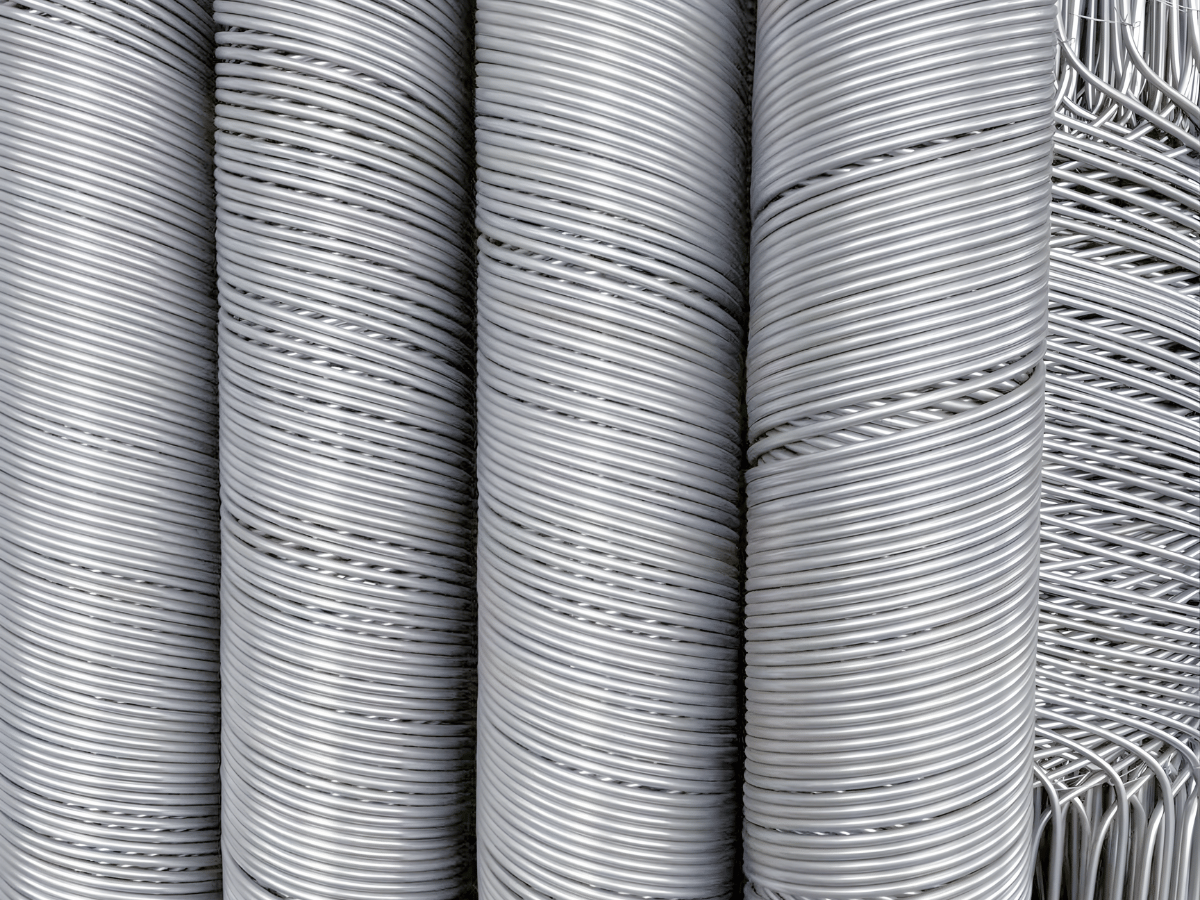

• 结构：由中心筒、螺旋缠绕的管束、壳体及封头组成。换热管按一定的间距和螺旋角，一层层交叉缠绕在中心筒上。
• 流体路径：
• 管程：流体流经螺旋形的长管，路径更长。
• 壳程：流体在管束间隙中流过，由于螺旋结构的影响，流体呈复杂的三维流动状态，产生强烈的湍流效应。
• 换热原理：强烈的湍流打破了流体层流边界层，使得传热系数大幅提升（通常是传统列管式的 3-7 倍）。

2. 主要优势

• 高效紧凑：相同换热能力下，其体积仅为传统壳管式的 1/10 左右，极大地节省了安装空间。
• 抗高压与耐温差：螺旋结构具有良好的热补偿能力，能自行吸收热胀冷缩产生的应力，适合处理端面温差极大（可达 200℃）或压力极高（15-20MPa）的工况。
• 多介质换热：单台设备内可以布置多组相互独立的缠绕管，实现多种介质同时进行热交换。
• 自清洗效应：螺旋流道内的高速湍流使污垢不易附着，具有一定的“自清洗”功能，降低了结垢频率。

3. 典型应用场景

缠绕管式换热器多用于环境极端或工艺要求严苛的领域：

• LNG（液化天然气）：作为主低温换热器（MCHE），是 LNG 液化工艺的核心设备。
• 石油化工：用于高压加氢装置、连续重整装置中的进出料换热。
• 煤化工：在低温甲醇洗或液氮洗工艺中作为溶剂冷却器。
• 精细化工与制药：处理对温度控制精度要求极高的流体。

4. 选型建议

在选择缠绕管式换热器时，建议关注以下方面：

• 材质选择：针对腐蚀性强的介质，可提供的 316L 不锈钢、双相钢或钛材 定制款。

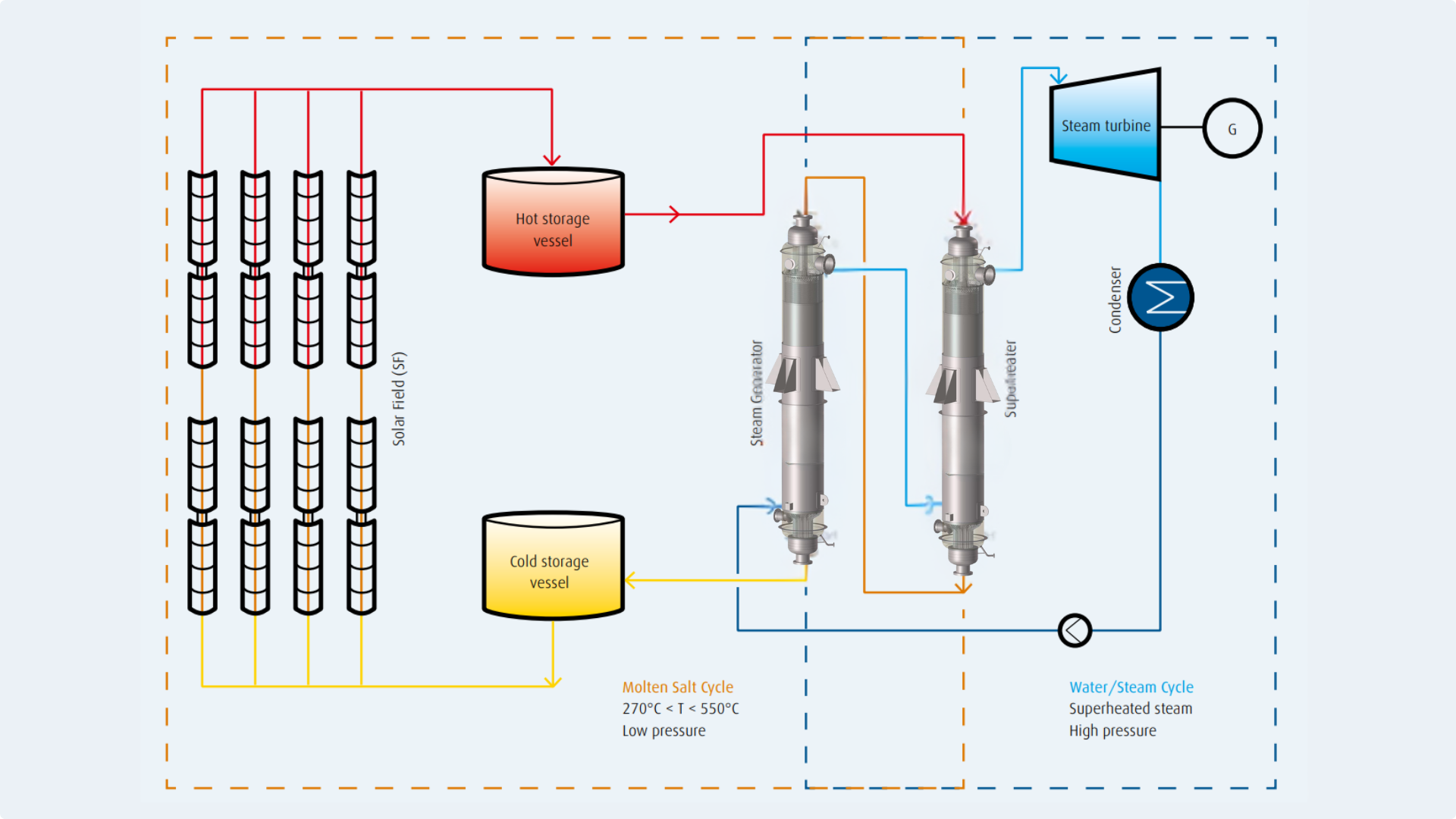

熔盐换热器是储热（TES）装置的核心部件。在储热装置中，熔盐换热器通常以充放电模式交替运行，一方面将多余的热能输送到储能系统，另一方面将储能系统中的能量释放回能量循环系统。熔盐换热器的主要特点是工作温度高、压力高（在某些情况下）、日内负荷变化范围大以及启动速度快。我们的熔盐换热器具有很高的机械灵活性，能

够实现介质温度的快速变化（太阳能发电厂的典型应用），因此非常适合储热应用。
