壳管式换热器
壳管式换热器是一种用于高压高温工业应用中流体加热或冷却的换热器设计。它由一个大型圆柱形壳体组成，壳体内装有一束较小的管束；一种流体在管内流动（管侧），而另一种流体在壳体内流过管束（壳侧），从而实现热传递而不混合两种流体。
设计和工作原理
壳管式换热器（Shell and Tube Heat Exchanger）是目前工业应用中最广泛的标准换热设备。它的结构坚固，能够承受极高的压力和温度。
1. 核心结构
其构造直观，主要由以下部分组成：
- 壳体（Shell）：一个大的圆柱形外壳。
- 管束（Tube Bundle）：放置在壳体内部的一系列平行小管。

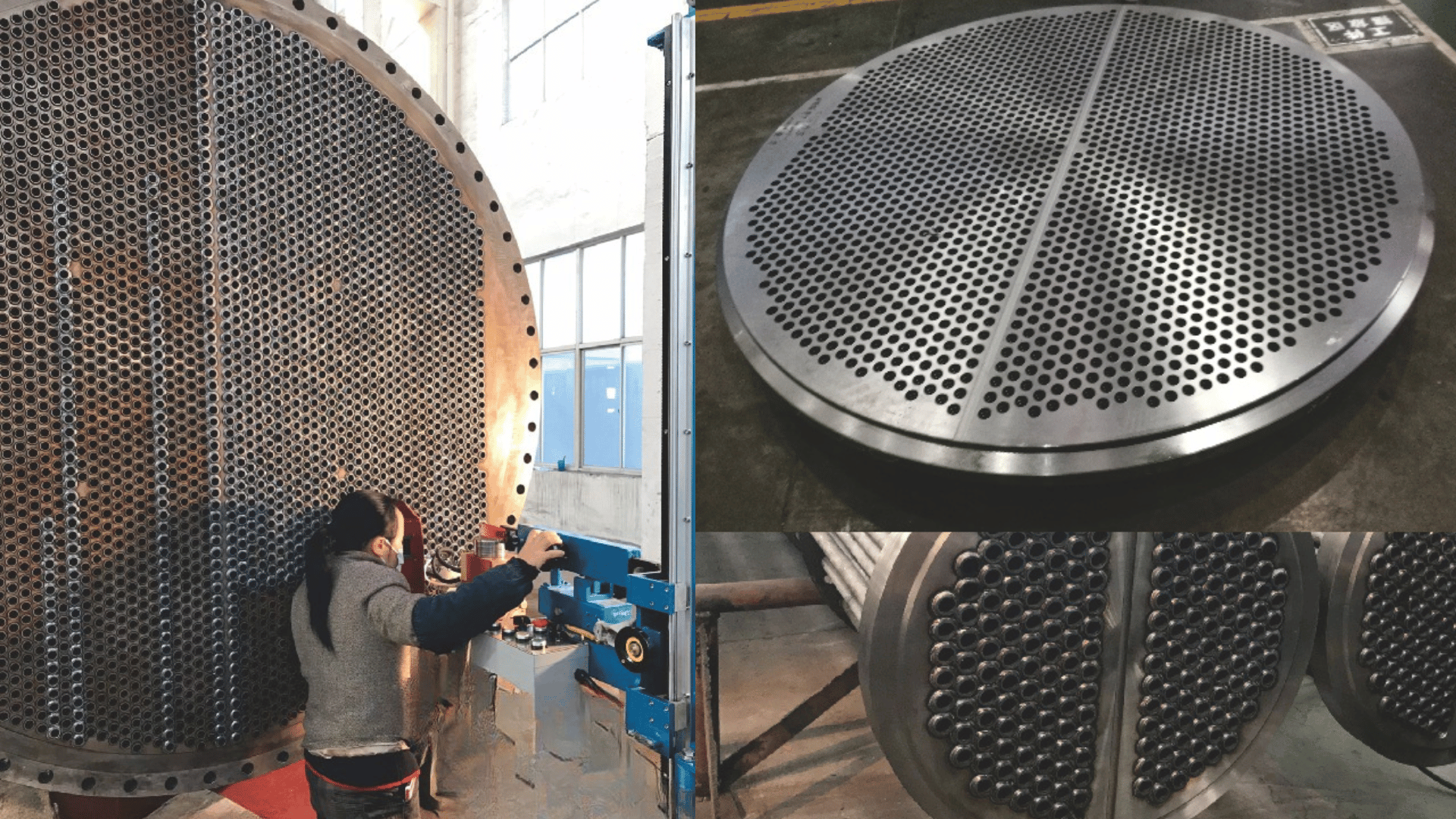

- 管板（Tube Sheets）：用于固定管子两端并分隔壳程与管程介质的圆盘。
- 折流板（Baffles）：安装在壳程内，引导流体往复流动以增强湍流和换热效率。
2. 工作原理
两种流体以不同的路径流动并进行热交换：
- 管程（Tube Side）：一种流体流过管子内部。
- 壳程（Shell Side）：另一种流体流经管子外部与外壳之间的空间。
- 热量传递：热量通过管壁从高温流体传导至低温流体，两种物料物理隔绝，互不混合。
3. 常见类型
根据热膨胀补偿方式的不同，分为：
- 固定管板式：结构简单、造价低，但管间无法清洗，且管壳温差大时易产生应力损坏。
- 浮头式：一端管板不与壳体固定，可自由伸缩，方便拆卸清洗管束，适用于结垢严重的介质。
- U型管式：管子弯成U形，仅有一块管板，完全消除了热应力，但管内清洗较困难。
4. 优缺点对比
优点 | 缺点 |
耐高压高温：设计压力可达几百公斤。 | 体积大：相比板式换热器更占空间。 |
可靠性高：技术成熟，易于大型化。 | 换热效率稍低：由于存在流动死区。 |
选材多样：可根据腐蚀性选择各种金属材料。 | 清理难度：固定管板式的壳程清理极难。 |
5. 应用场景
广泛应用于炼油、化工、电力、集中供暖等行业，尤其是在高压蒸汽或处理含杂质较多的原油时，它是首选设备。
