SK500 反应器混搅拌机

在工业生产中，压力搅拌釜用搅拌机（Agitator for Pressure Vessel）是集混合、传热、反应于一体的关键设备。由于其在压力环境下工作，其设计核心在于密封可靠性、搅拌效率以及机械强度。

1. 核心组件与密封技术

压力环境对轴封（Shaft Seal）有极高要求，以防止物料泄漏或压力损失。

磁力传动密封（Magnetic Drive）：

• 特点：采用静密封代替动密封，实现完全无泄漏。
• 适用：易燃、易爆、剧毒或高真空（如0.5 torr以下）的严苛工况。

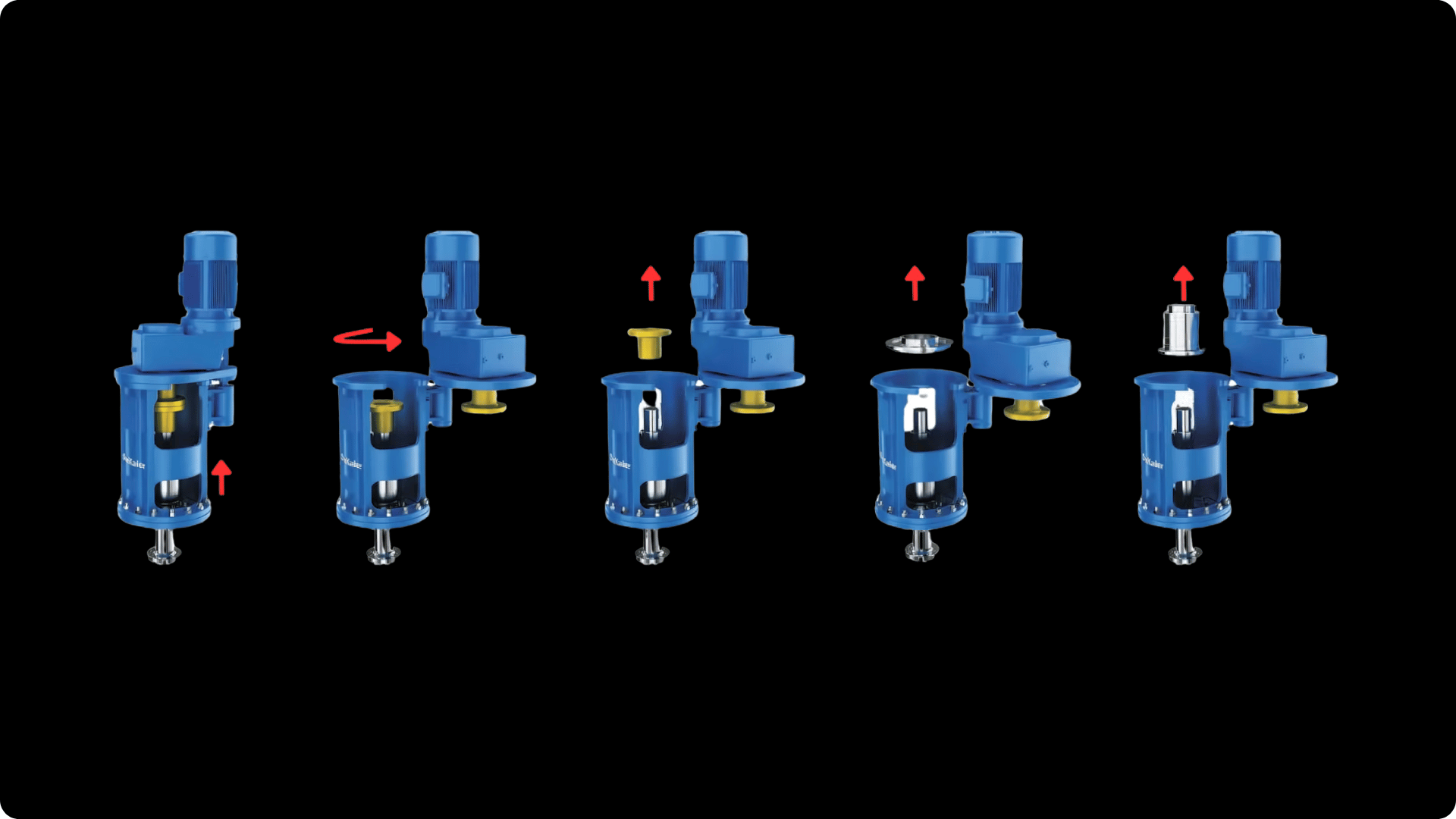

机械密封（Mechanical Seal）：

• 特点：分为单端面和双端面。双端面密封通常带有密封液系统，密封性能优于填料密封。
• 适用：中高压（一般6.3 MPa以下）及高转速场合。

填料密封（Stuffing Box）：

• 特点：结构简单，成本低，但维护频繁且易产生微量泄漏。
• 适用：低压、低转速且对泄漏要求不严的常规工况。

2. 常用搅拌桨类型与选型

搅拌桨（Impeller）的选择取决于物料的粘度和工艺目的。

• 低粘度物料（如水、轻油）
  • 推进式（Propeller）：轴向流强，循环量大，适合快速混合。
  • 涡轮式（Turbine）：径向流强，剪切力大，适合气体分散或乳化。
• 高粘度物料（如树脂、糖浆）
  • 锚式/框式（Anchor/Frame）：慢速型，紧贴釜壁旋转，增强传热并防止挂壁。
  • 螺带式（Helical Ribbon）：强制物料上下循环，是处理极高粘度介质的首选。
• 特殊应用
  • 自吸式（Self-suction）：专门用于加氢反应釜，能将气相吸入液相，提高反应效率。

3. 设计关键参数

在选型和设计时，需综合考虑以下因素：

• 压力与温度等级：必须匹配压力容器的设计标准（如ASME或GB150），确保釜盖和法兰能承受循环载荷与振动。
• 搅拌功率与转速：功率随桨叶直径、转速和物料密度增加而增大。
• 安装方式：常见为顶入式（垂直安装），在大直径储罐中也使用侧入式。

4. 常见应用领域

• 精细化工：聚合、硝化、磺化反应。
• 制药工程：无菌反应、物料结晶。
• 新能源：锂电池材料生产。
