高压釜反应器
高压釜搅拌反应器是一种高压高温容器，配备机械搅拌系统，以确保均匀混合和高效的化学反应。这些反应器在制药、石油化工和食品加工等行业中至关重要，用于氢化和聚合等工艺。
无中心轴笼式搅拌器的主要优势在于完全消除了物料“粘附”或“结芯”现象，即粘性物质粘附在中心轴上而无法混合。这种设计确保产品质量均匀，防止停滞物料的热降解，并通过迫使所有物料流向刮板冷却/加热夹套来最大限度地提高传热效率。
设计和工作原理

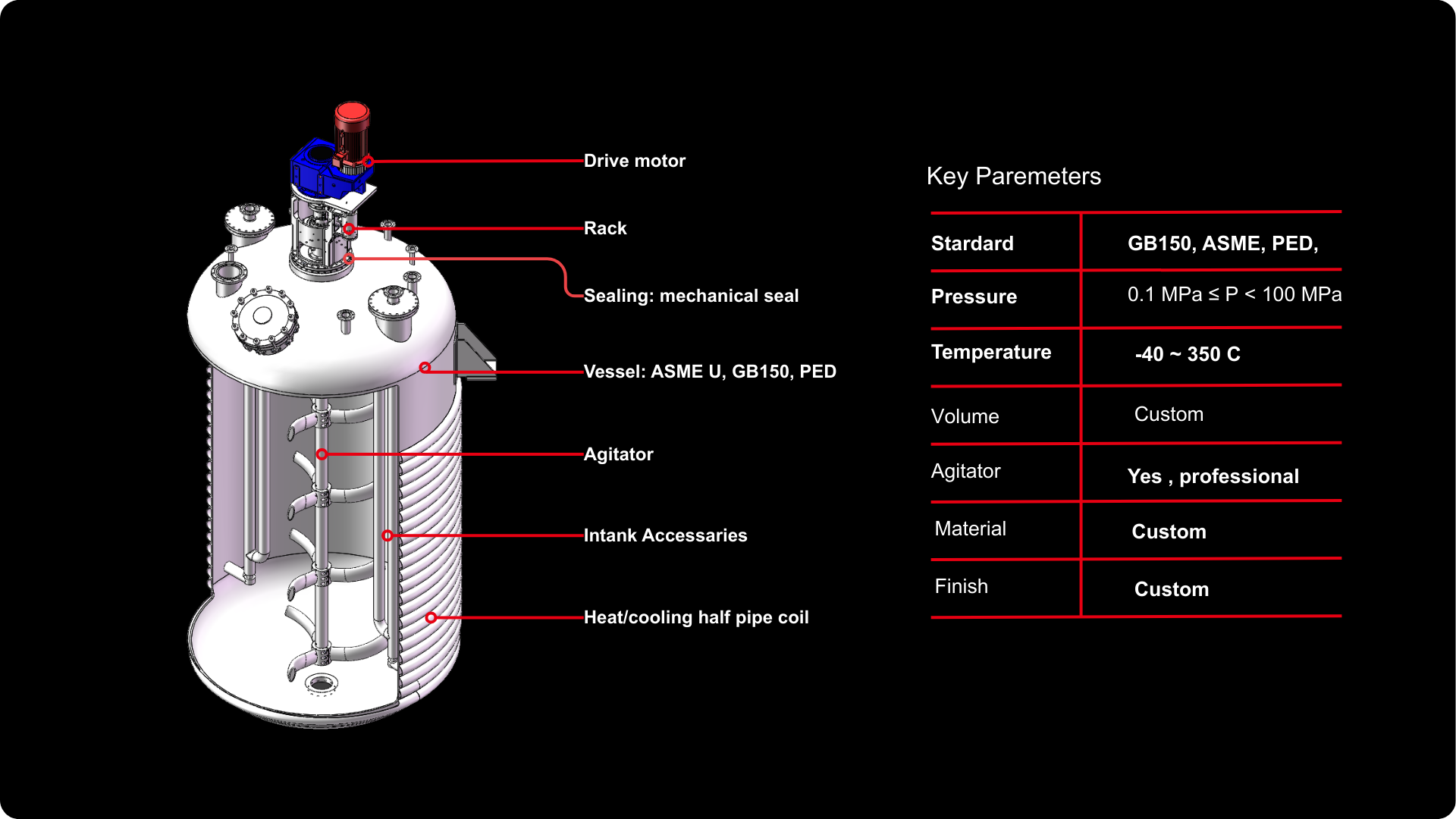

搅拌高压釜反应器是一种高压密封容器，设计用于化学合成、氢化、聚合和湿法冶金。其性能依赖于对压力、温度、混合和材料完整性的精确控制。
功能和优势
1.工艺参数（运行条件）
- 运行压力：通常范围为 50 至 350 bar（高压型号可达 5000+ psi）。
- 运行温度：通常操作温度范围为 150°C 至 500°C，但也有专门的设备。
- 搅拌速度 (RPM)： 可变，大型容器通常为 0-300 RPM，实验室规模的容器最高可达 1500 RPM。
- 反应时间（停留时间）： 根据反应动力学控制，灭菌通常为 10-60 分钟，但合成反应需要更长时间。
- 大气/气体输入：控制气体流量（例如，N2、O2、H2）以管理内部环境（溶解氧 - DO）。
2. 物理和设计参数
- 容量/体积： 范围从实验室规模（25 mL 至 10 L）到工业规模（高达 30,000+ 升）。
- 结构材料（MOC）：必须能够承受高应力和腐蚀。常用材料包括不锈钢（SS316L、SS304）、哈氏合金（C276）、钛和镍合金。
- 容器几何形状： 通常为圆柱形，可垂直或水平放置；为了提高设计效率，高度与直径之比 (H/D) 通常约为 1.5。
- 加热/冷却系统： 夹套（标准型、半管型或帽式）或内部冷却盘管用于热控制。
- 叶轮/搅拌器类型： 倾斜叶片涡轮、涡轮或专用搅拌器（例如 Dispersimax），以确保均匀性。混合。
3.关键部件参数
- 密封方法： 磁力耦合（零泄漏）或机械密封对于在高压下保持反应堆密封至关重要。
- 安全装置： 爆破片，压力安全阀和盖子联锁装置，以防止事故发生。
- 传感器 &控制： PID 控制器用于温度、压力传感器、液位传感器和电机扭矩传感器。
- 叶轮位置： 通常，叶轮放置在距离底部特定距离的位置，例如直径的 1/3 到 1/2，以最大限度地提高固体悬浮效果。
4.关键性能因素
- 传质系数：在气液反应（例如氢化反应）中至关重要，可确保高效反应。
- 死区减少： 通过优化实现搅拌器设计旨在防止底部沉积物或顶部低浓度区域。
- 传热表面积： 由夹套面积决定，用于控制放热反应。
规格

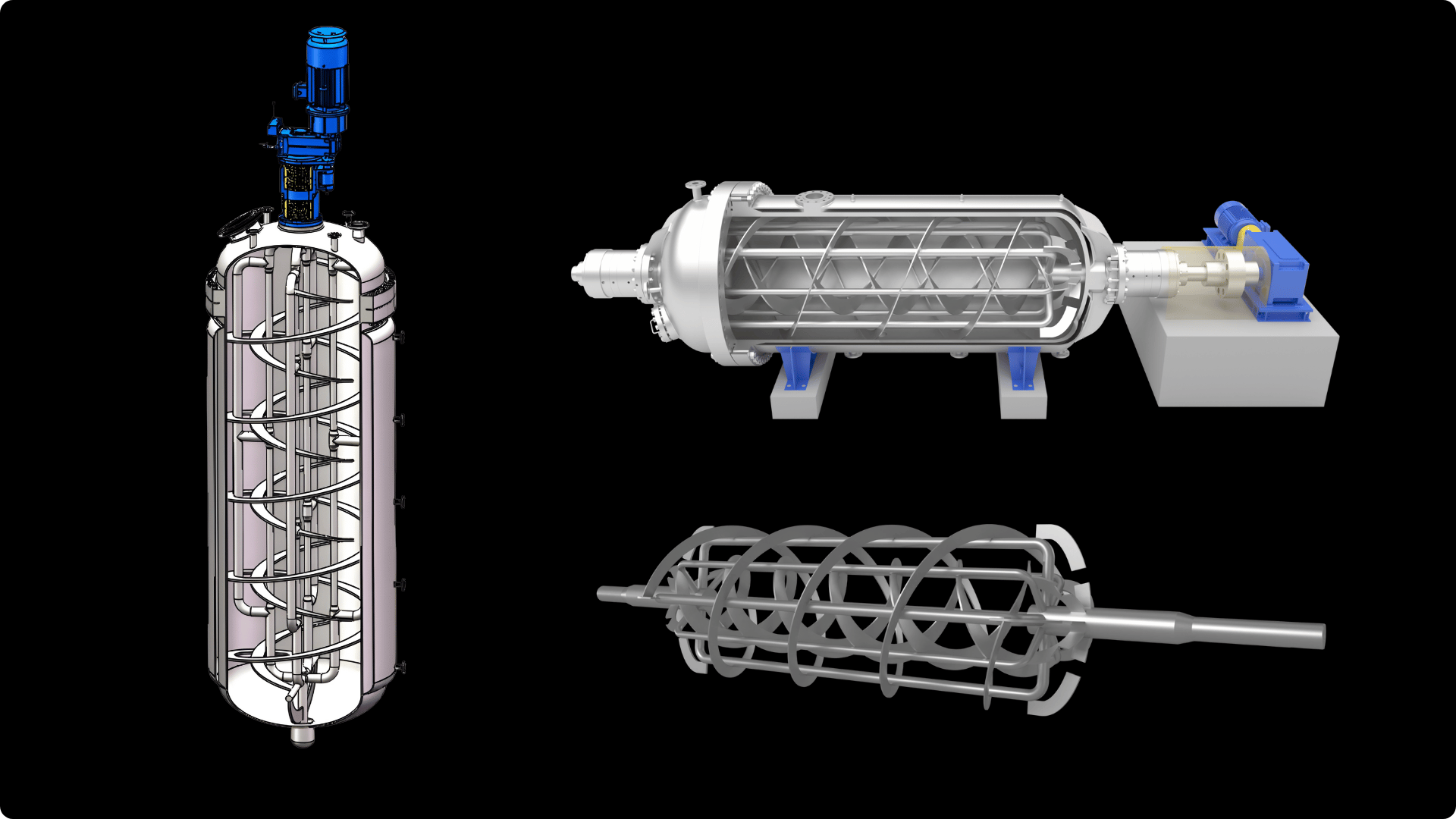

一个笼式搅拌器（也称为框架或者篮子搅拌器）设计无中心轴，是处理高粘度、粘性或热敏材料的专用解决方案。通过消除中央旋转柱，您可以消除材料通常粘附和降解的主要“死区”。
结构设计理念
在无轴保持架设计中，混合元件由周长或通过连接到偏置驱动器的加固外框架。反应堆的中心仍然存在空洞的或畅通无阻。这确保了速度梯度分布向需要最高扭矩的外边缘，而不是让材料“包裹”在中心杆周围。
无轴保持架的主要优点
- 消除“居中”： 在标准反应器中，粘性流体经常经历“固体旋转”，其中材料粘附在轴上并与其一起旋转而不是混合。保持架设计迫使材料通过其杆，确保 宏观混合.
- 减少材料堆积： 由于没有中心表面积，因此没有地方可以发挥“粘合”效应。这对于 聚合 或者 食品加工 （例如，焦糖或面团）停滞会导致“热点”或产品损失。
- 增强传热： 这些设计几乎总是与 墙壁刮刀。通过将材料从中心推向夹套壁并将其刮回，系统保持高 传热系数 (
）即使是粘稠的物质。
- 更低的功耗： 对于非牛顿流体，中心轴通常会浪费能量来移动静止的核心。笼式设计将能量集中在 高剪切区 靠近容器壁。
