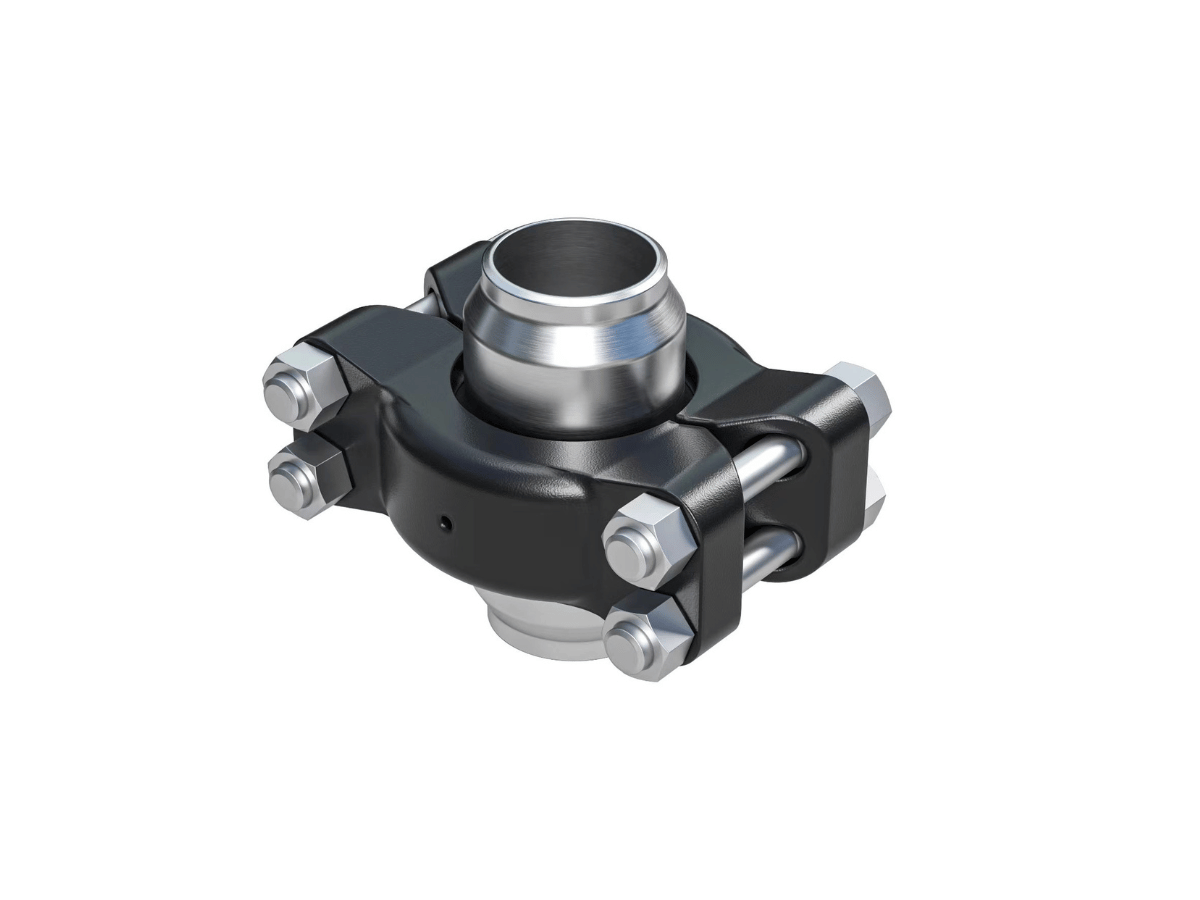

Qlock连接器
Qlock 连接器是高性能金属对金属密封卡箍，旨在取代传统法兰，重量减轻高达 75%，体积缩小 50%，设计更加紧凑。它们非常适合关键、高压和严苛的工作环境（压力高达 60,000 psi，温度范围 -200 ℃ 至 800℃），，采用自增压、可重复使用的密封环、4 螺栓卡箍组件和 360 度旋转设计，可实现快速、可靠且无泄漏的性能。
设计和工作原理
Qlock卡箍连接器是一种可靠的小型四螺栓接头，专为高性能替代法兰而设计。它适用于需要在腐蚀性、侵蚀性、高温、高压和循环环境下使用高完整性密封的管道系统，是一种可靠、易于组装的金属对金属
密封连接器。该连接器可与压缩机、泵、歧管、阀门、压力容器、喷嘴和封头等设备配合使用。卡箍接头由两个卡箍、两个轮毂、一个密封环
、四个螺柱和八个螺母组成。轮毂密封面与可重复使用的零泄漏密封环
配合，从而提供高完整性和牢固的密封。为了在运行过程中实现自增压密封，该接头结构确保密封环在组装过程中处于弹性加载状态。为了满足各种应用需求，SUNKAIER可定制和优化独特的Qlock产
品。质量管理：GENI MACHINERY凭借其完善的质量管理
体系，成功通过审核并通过 ISO 9001 认证。这确保
了其严格遵守所有相关的监管规范和标准，包括ANSI、API、ASME、BS和NACE。公司遵循ASTM和BS的材料规范，并保
证所有组件的完全可追溯性。在现代化的工厂环境中，使用最新的CN
C机床，按照所有现行规范进行生产。Qlock连接器除了符合当前
- 的行业互换性标准外，还可以根据各种设计规范/法规提供，包括：A
- NSI/ASME、API、BS 5500、英国海上法规、客户的
- 特殊要求以及国家/地区代码。型式认可测试：Qlock系列连接器
- 已通过广泛的应变计测试和破坏性测试，并获得了第三方机构的全面设
- 计认可。 Qlock组件 Qlock工作原理 Qlock密封技
- 术原理是利用夹在两个轮毂之间的金属对金属自增压密封环（通常有两
个唇口和一个中心肋）。当夹具拧紧时，密封环的唇口向内弯曲，紧贴
轮毂内表面，形成高完整性、结构紧凑且轻便的连接，随着压力的升高
，密封力也会增加，在极端条件下通常优于传统法兰。
功能和优势
- 卓越密封：采用自增力金属对金属密封，实现零泄漏、防火连接
- ，并减少泄漏排放。紧凑轻巧：与标准 ANSI 法兰相比，
- 显著减少空间占用和重量。快速安装：采用两件式四螺栓卡箍设
- 计，可 360 度旋转，便于对准，所需螺栓扭矩更低。耐用
- 性：适用于极端环境，包括低温、高压和高温应用。经济高效：
- 可重复使用的密封环降低了维护
- 成本并减少了库存。技术规格 尺寸：尺寸范围从 1/2 英寸到 15 英寸。压力等级：
- 设计用于承受从全真空到 60,000 psig 的压力。
- 温度范围：工作温度范围为 -200℃ 至 800℃。材料
- ：采用碳钢、低合金钢、不锈钢 、双相钢和镍合金制造。
